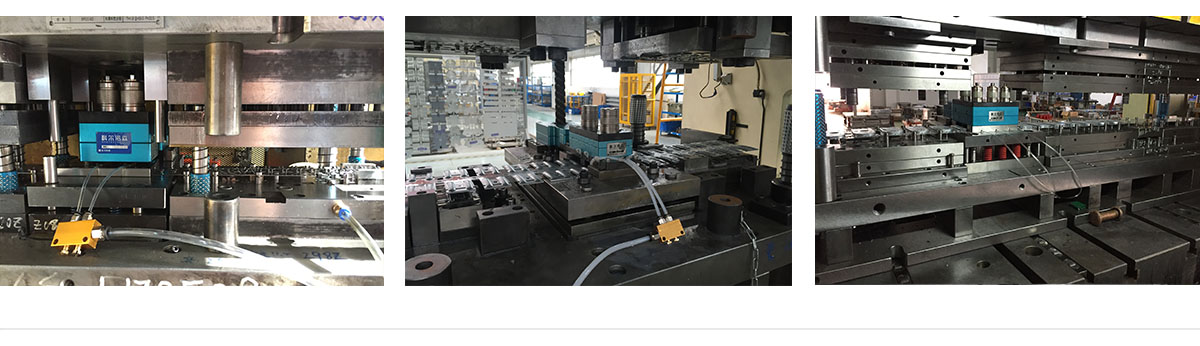

安裝效果圖
選用配置
· 絲錐檢測裝置；
· 多功能模具安全檢測裝置；
· 下死點模具檢測裝置；
· 產品定位系統；
· 螺紋檢測系統；
· 絲錐冷卻系統。
技術參數
| 機型代號 | 沖床行程 | 孔中心距 | 攻牙尺寸 | 攻牙孔數 | 安裝方式 | 備 注 |
1ZR19 1ZR19F | 50-500mm | - | 公制M2-M24 或對應UNC/UNF/ BSW 等英美制螺紋 | 1 | 掛臺式快速銷釘定位 | 標準品 |
1ZR25 1ZR25F | 訂制品 | |||||
| 2ZR | 以安裝方案圖紙確認孔中心距為準 | 2 | ||||
| 3ZR | 3 | |||||
| 4ZR | 4 | |||||
| 5ZR | 5 | |||||
| 6ZR | 6 | |||||
| 7ZR | 7 | |||||
| 8ZR | 8 | |||||
| ... | ... | |||||
| 24ZR | 24 |
外形尺寸
訂購方式
DZX-1ZR/19F-T
DZX-2ZR-T-W
T：代表沖床行程
F：代表跨度為定制
W：代表孔中心距
