· 適用于沖床行程為50-500mm；
· 攻牙尺寸一般為公制M2-M12 或?qū)?yīng)UNC/UNF/BSW 等英美制的產品螺紋成型加工；
· 攻牙方向可實現由上往下或由下往上，通用性廣；
· 采用整機掛臺式快速銷釘定位安裝；
· 1分鐘快速更換絲錐，無需拆卸主機；
· 機身結構精細，最小螺紋孔距可以達32MM；
· 若有特殊要求可訂制。
安裝效果圖
選用配置
· 絲錐檢測裝置；
· 多功能模具安全檢測裝置；
· 下死點模具檢測裝置；
· 產品定位系統；
· 螺紋檢測系統；
· 絲錐冷卻系統。
技術參數
| 機型代號 | 1ZG | 2ZG | 3ZG | 4ZG | 5ZG | 6ZG | 7ZG | 8ZG | ... | 24ZG |
| 沖床行程 | 50-500mm | |||||||||
| 孔中心距 | — | 以安裝方案圖紙確認孔中心距為準 | ||||||||
| 攻牙尺寸 | 公制M2-M12 或?qū)?yīng)UNC/UNF/BSW 等英美制螺紋 | |||||||||
| 攻牙孔數 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | ... | 24 |
| 安裝方式 | 掛臺式快速銷釘定位 | |||||||||
| 備 注 | 訂制品 | |||||||||

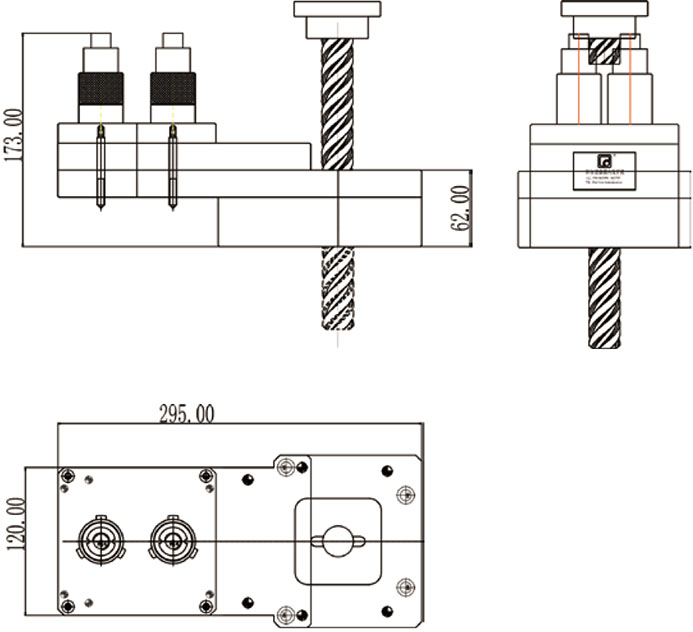

外形尺寸
訂購方式
DZX-2ZG-T-W
T：代表沖床行程
W：代表孔中心距
